产品特点与优势
1. 双安装方式兼容
支持SMD贴片与THT插件两种安装方式，从手工焊接到全自动SMT产线均可适配，极大提升设计灵活性。
2. 稳定可靠的接触性能
采用成熟的弹片接触结构，触点贴合紧密，接触电阻稳定在30mΩ以内，确保信号传输低损耗、高可靠。
3. 清晰明确的操作手感
250gf操作力配合1.6mm行程，提供明确的段落感与清脆“咔哒”声，让操作者准确感知档位切换状态。
4. 扁平T型端子设计
端子为扁平T型，焊接面积大，焊点牢固，长期使用不易脱落。
5. 宽温工作范围
-20℃至+70℃工作温度，适应各类工业环境，保证长期稳定运行。
6. 环保合规
符合RoHS环保标准，满足出口欧美市场的环保要求。

典型应用场景
应用领域 具体用途
智能电表 LTE/PLC通信模块电源开关、模式选择
工业控制 PLC控制器、伺服驱动器功能切换
仪器仪表 测量设备档位选择、量程调节
通信设备 路由器、交换机模式配置
消费电子 音响设备、家用电器电源控制
PCB配置 电路跳线替代、信号路由选择

安装与使用说明
SMD贴片安装：
适用于全自动SMT贴片生产线
建议回流焊温度曲线：峰值温度245℃±5℃，回流时间30-60秒
卷盘包装可直接供自动贴片机使用
THT插件安装：
采用波峰焊工艺，焊接温度260℃±5℃，焊接时间3-5秒
手工焊接时，电烙铁温度控制在300℃以下，焊接时间不超过3秒
焊接完成后，避免在引脚未冷却时施加外力
操作规范：
沿滑块导轨方向平稳滑动，力度均匀
确保滑块完全推到位，听到清脆“咔哒”声即表示接触到位

NSI-10系列各型号对比
型号 安装方式 引脚样式 包装方式 特点

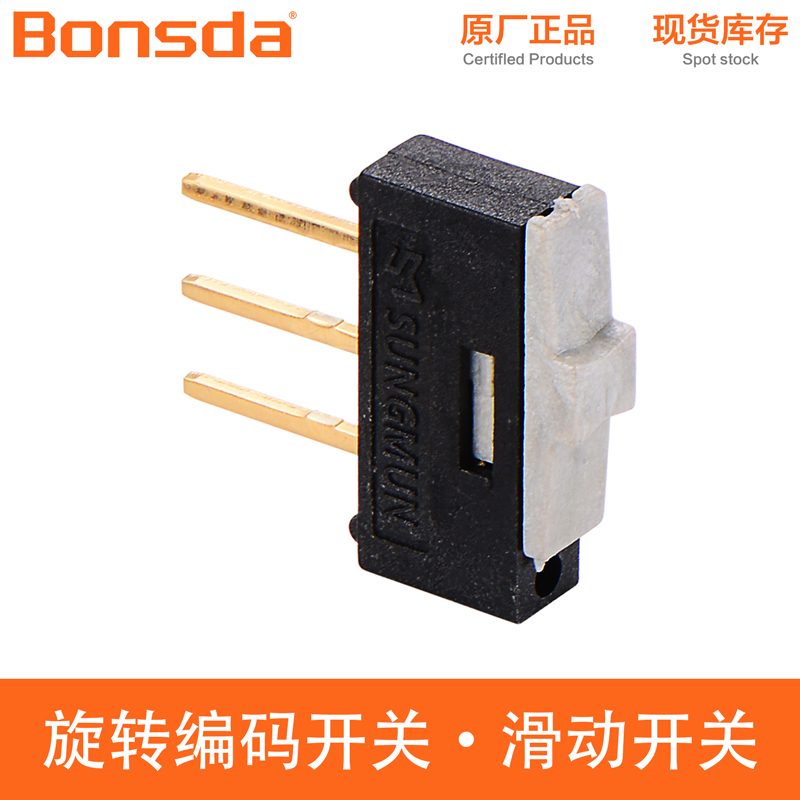

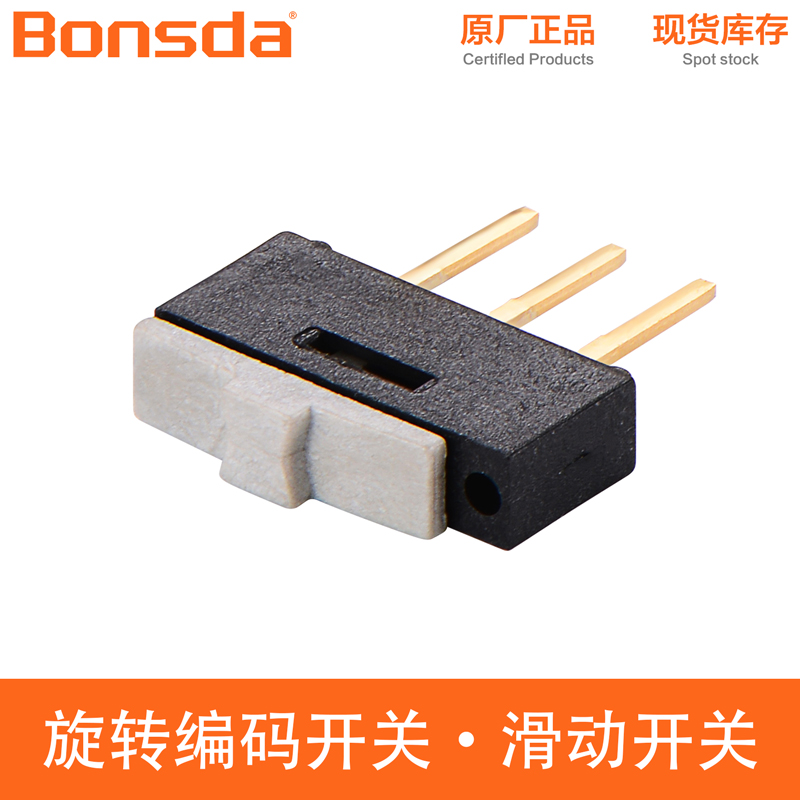

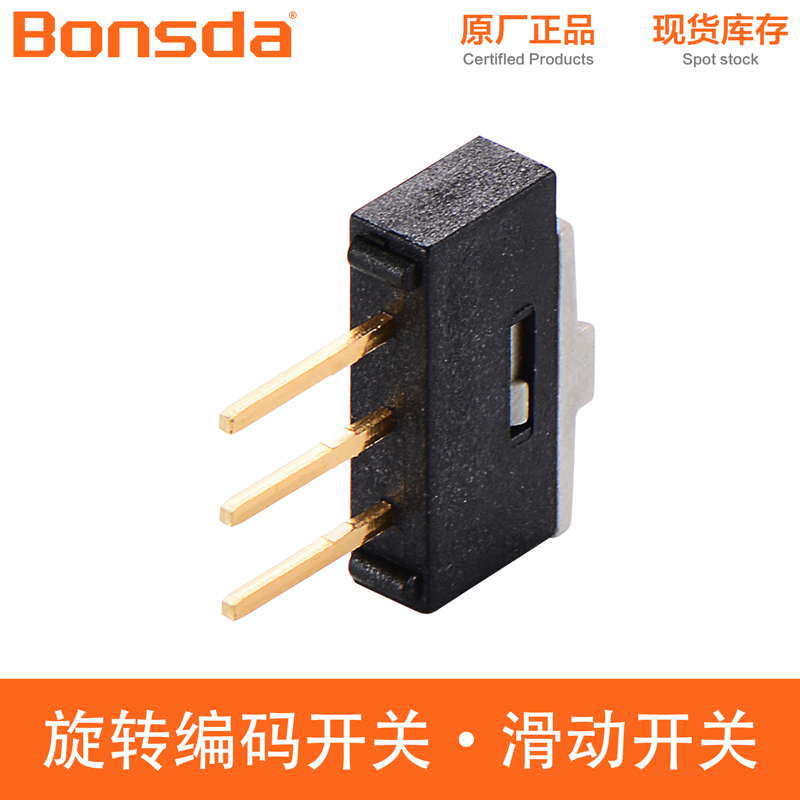

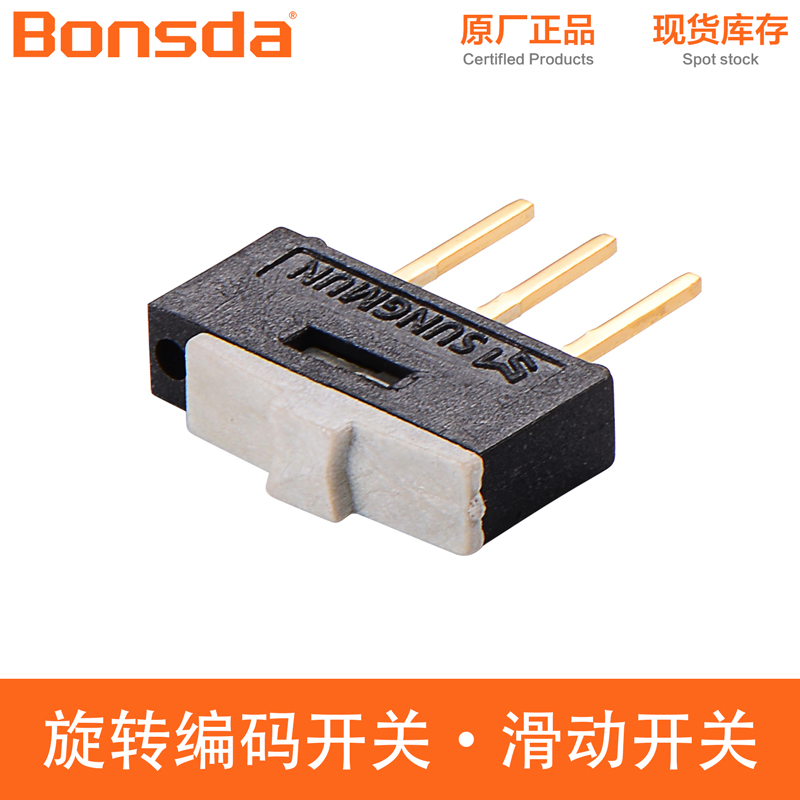

NSI-10 THT插件 直脚 袋装 标准型
NSI-10H THT插件 直角弯脚 袋装 侧边操作
NSI-10S SMD立贴 弧形引脚 袋装/卷盘 节省PCB面积
NSI-10HS SMD卧贴 鸥翼型 袋装/卷盘 低高度设计
NSI-10S-TR SMD立贴 弧形引脚 卷盘包装 自动贴片专用
NSI-10HS-TR SMD卧贴 鸥翼型 卷盘包装 自动贴片专用
采购与服务信息
作为韩国SUNGMUN品牌官方授权代理商，深圳市子庚科技有限公司为您提供：
服务项目 说明
正品保障 原厂直供，100%正品保证
技术支持 专业工程师提供选型指导与方案咨询
样品支持 可提供少量样品用于测试验证
批量供应 常规型号备有充足库存，支持大批量采购
定制服务 满足特殊规格需求
