1. 确认关键尺寸与安装方式

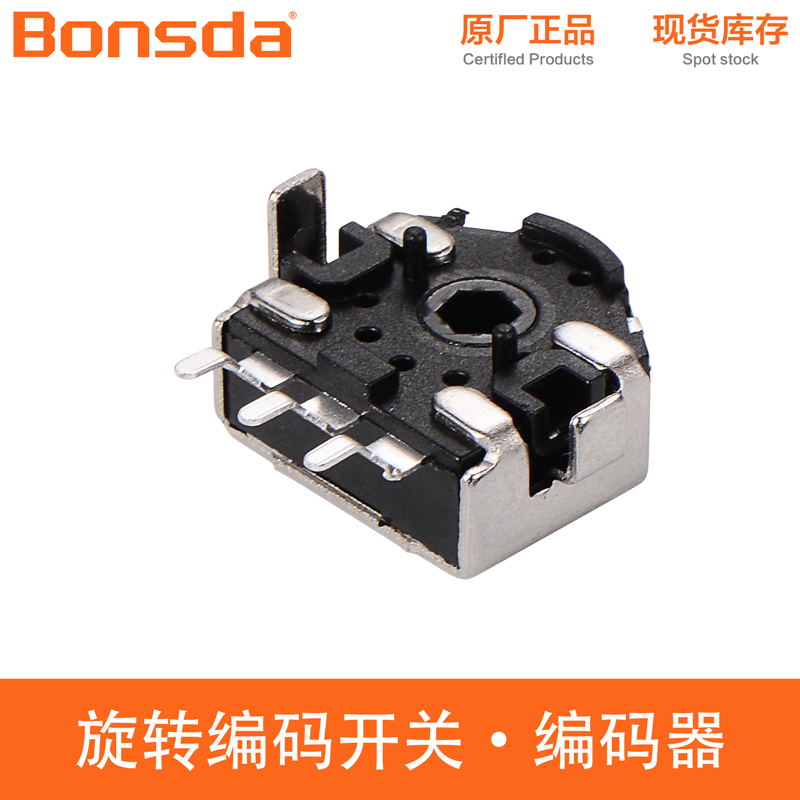

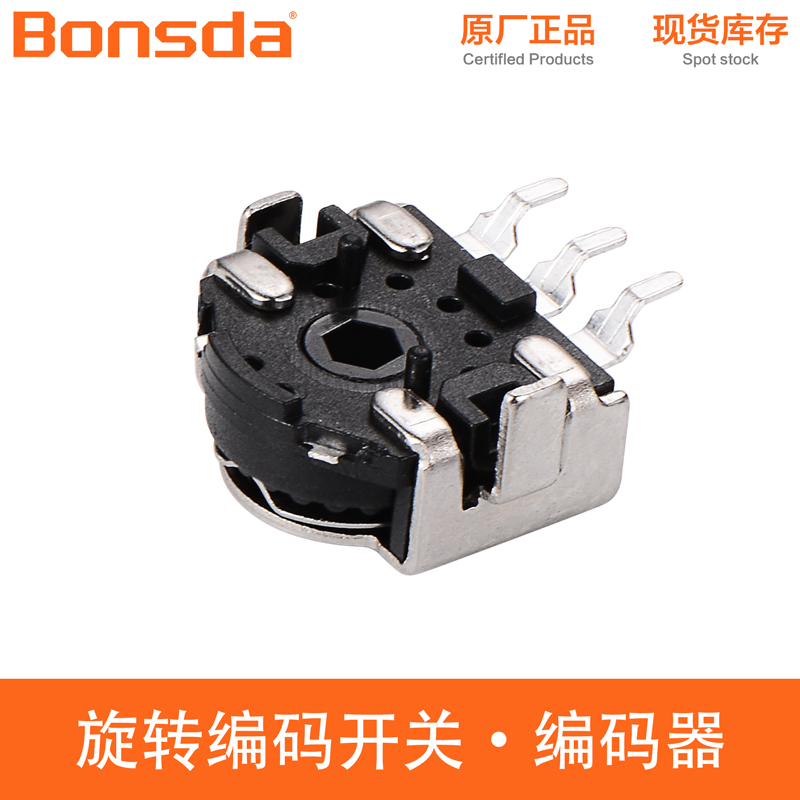

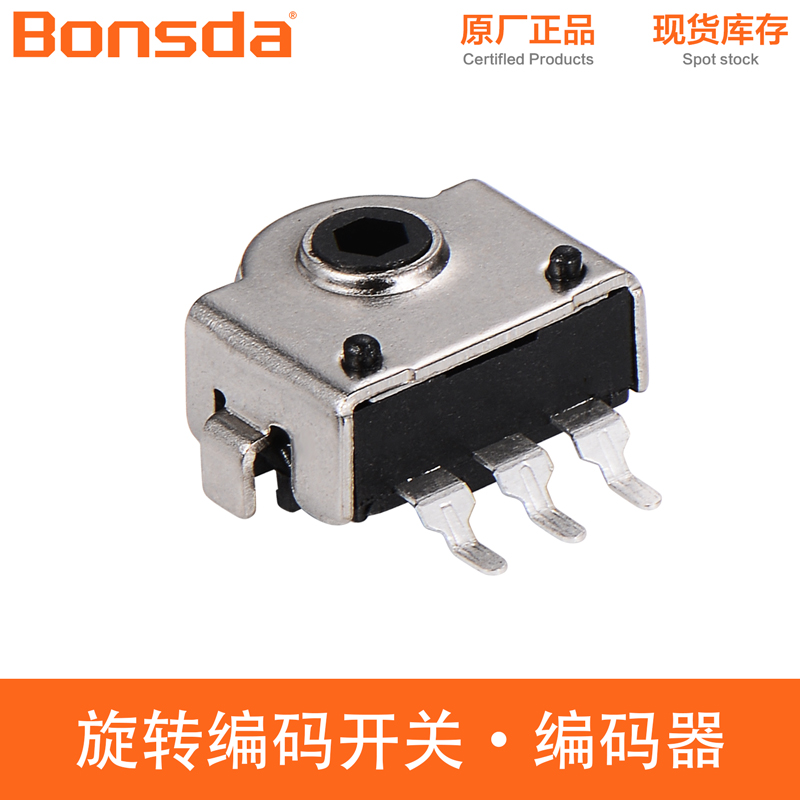

• 主体尺寸：本型号为 9mm 规格，请确认您的PCB板布局空间是否满足。
• 引脚布局：采用 5脚 设计，包含3个编码器信号脚和2个开关脚。请参照下方的PCB布局图进行设计。
•

• 轴柄规格：轴柄直径为 Φ3.00mm，并带有 6-60°±3° 的扁位，请确保与您选用的旋钮帽内孔匹配。

2. 核对电气与机械性能

• 分辨率匹配：产品为 12脉冲/24定位点 输出。请确认此分辨率是否符合您设备对调节精度和手感的要求。
• 操作手感：20 ± 10 gf.cm 的操作力提供了清晰且适中的段落感，适合需要频繁、精确调节的应用场景。
• 寿命要求：产品经过 5万至10万次 的旋转寿命测试，能够满足智能影像设备、直播控制器等高频次操作场景的耐用性需求。

3. 确认工作环境

• 本产品的工作温度范围为 -25℃ 至 +85℃，可适应绝大多数室内电子设备的运行环境。
• 产品符合欧盟环保标准，可放心用于出口型设备。
