产品概述

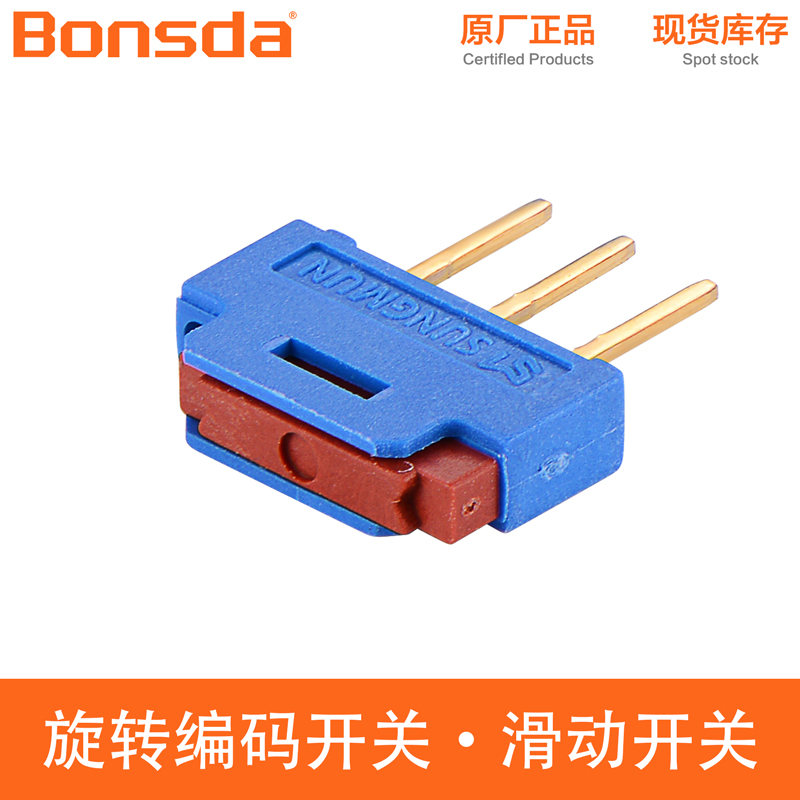

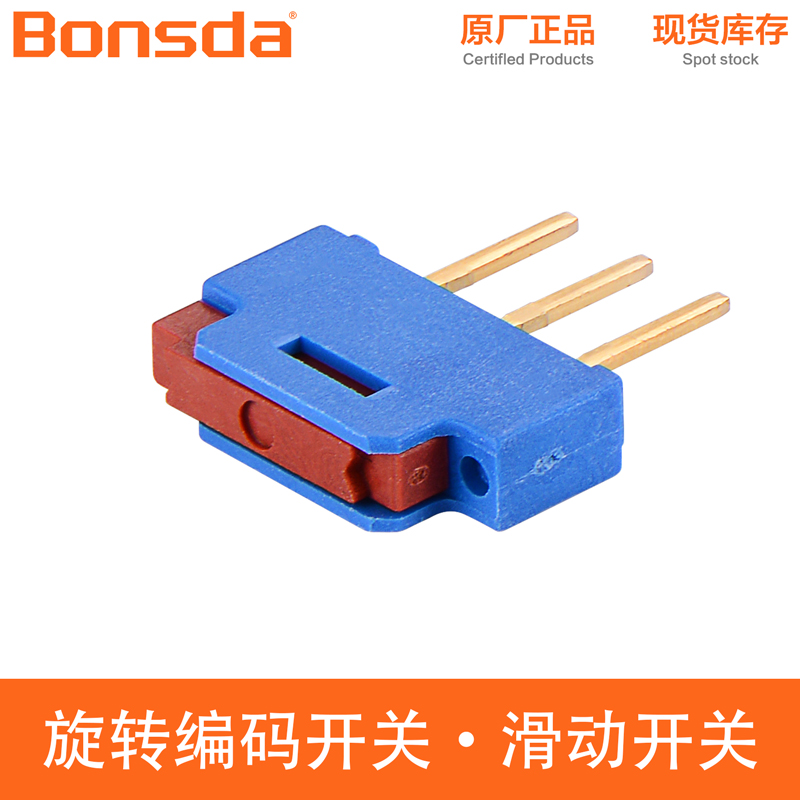

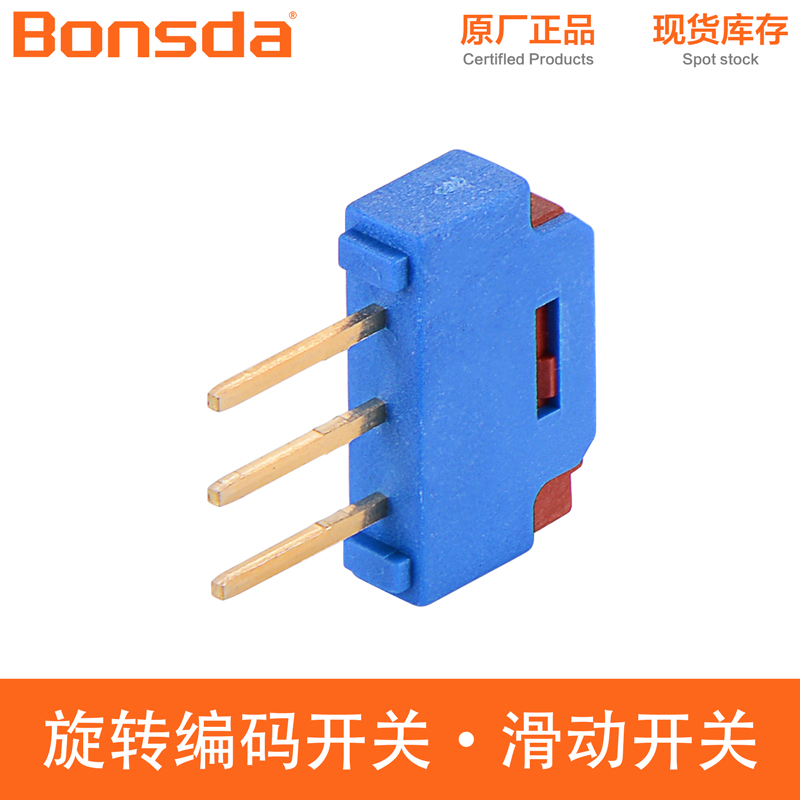

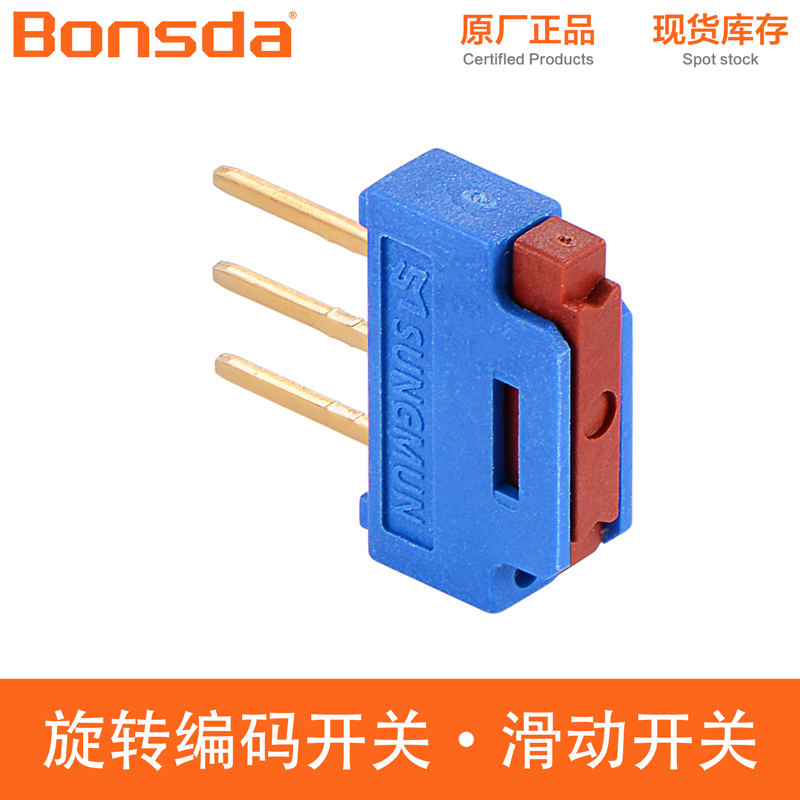

NSI-20是韩国星炆电子（SUNGMUN ELECTRONICS）旗下NSI系列的一款THT插件式滑动开关，采用SPDT（单刀双掷）电路结构，具备ON-ON两档切换功能。其独特的正向操作设计使滑块方向与电路方向一致，操作直观便捷，广泛应用于智能电表通信模块、工业控制设备、仪器仪表等场景。
核心用途：替代传统跳线针（Jumper Pin），实现板载电路的直观拨动控制，无需工具即可完成模式切换与功能设定。
核心优势
1. 正向操作设计
滑块方向与电路方向一致，操作逻辑直观，特别适合电源开关和模式选择场景。

2. 稳定可靠的电气性能
接触电阻≤30mΩ，确保信号传输低损耗、高稳定。

3. 清晰的操作手感
250gf操作力配合1.6mm行程，提供明确的段落感与清脆“咔哒”声，操作者可精准感知档位切换状态。

4. 100%自动化生产
依托全自动化生产线，从注塑、冲压到组装、检测均由精密设备完成，确保每只开关参数高度一致。

5. 严格公差控制
依据DIN ISO-2768-1m标准，小尺寸公差控制在±0.1mm以内，确保产品尺寸精准、装配可靠。

典型应用场景
应用领域 具体用途
智能电表 LTE/PLC通信模块电源开关、模式选择
工业控制 PLC控制器、伺服驱动器功能切换
仪器仪表 测量设备档位选择、量程调节
通信设备 路由器、交换机模式配置
消费电子 音响设备、家用电器电源控制
评估板/开发板 替代Jumper Pin，实现直观拨动控制
NSI系列各型号对比
型号 安装方式 引脚类型 特点
NSI-10 THT插件 直脚 转换型，标准款
NSI-10H THT插件 直角弯脚 转换型，侧边操作
NSI-20 THT插件 直脚 开关型，正向操作
NSI-20S SMD立贴 立式 开关型，节省空间
NSI-20HS SMD卧贴 卧式 开关型，低高度
NSI-21 THT/SMD 多种 球簧结构，高可靠
