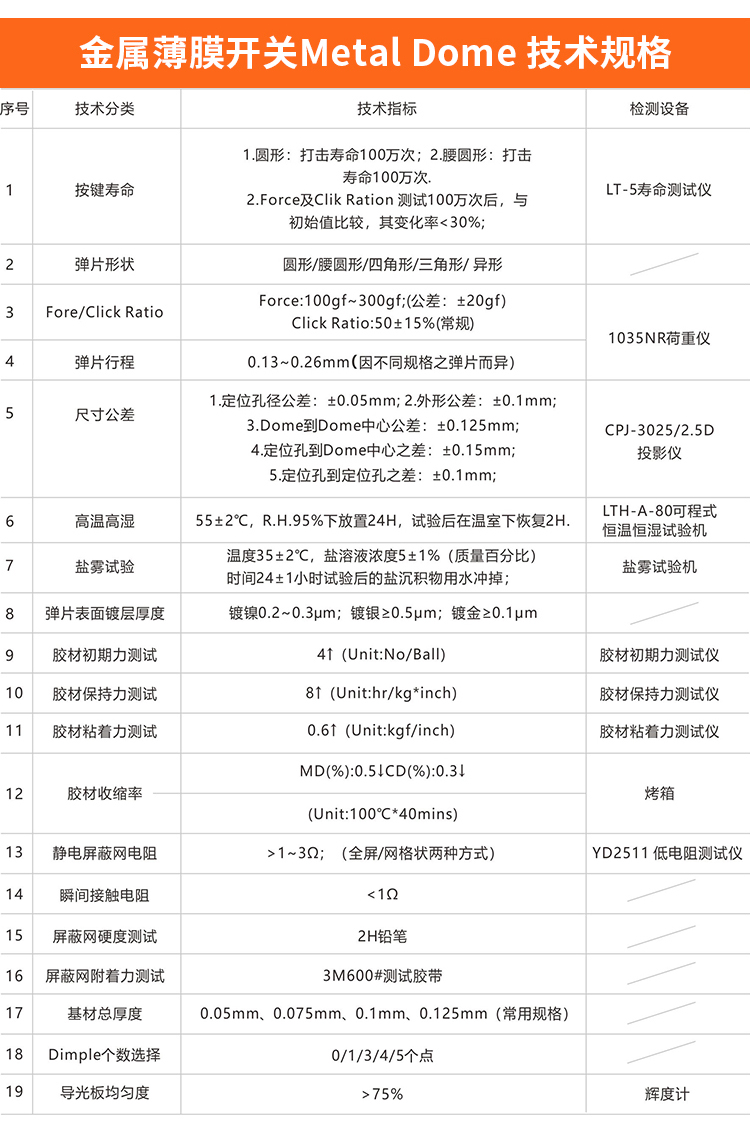

Shrapnel strength:400±30gf
Shrapnel material:SUS301-镀金

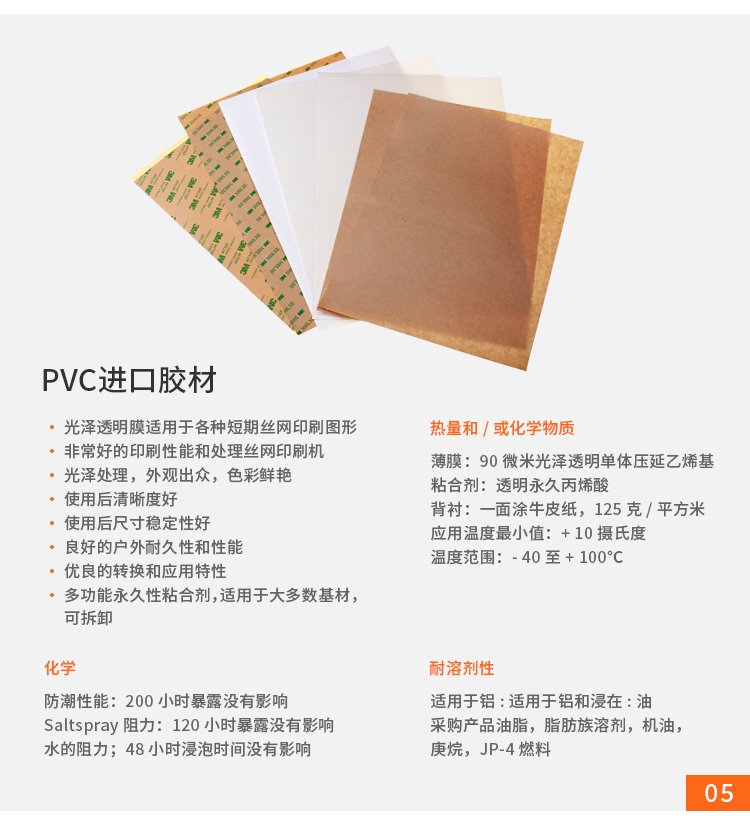

Rubber material:3M胶材
Face shape:平面
Shrapnel life:500000-1000000万回左右
Plating thickness:2-3μ
金属弹片(又称 锅仔片 )英文 Metal Dome是开关上的一个重要组成部分,采用特殊不锈钢(SUS301)制成。安装在导电膜上的锅仔片受到按压时,弹片中心点接触PCB板形成回路,电流通过。它具有导通性强、手感佳等特点。主要应用于手机、小灵通、收音机、数码相机、MP3/4、电子辞典、点菜机等电子产品中。
锅仔片根据其形状主要分为四大类:圆形、腰形(椭圆形)、三角型和十字形(四角)弹片。常用规格在直径3 mm, 4mm,4.5mm,5mm到16mm之间,可根据客人要求来定做不同规格弹片。
锅仔片钢材采用超薄(0.055mm-0.1mm厚度)和超硬(一般硬度为HV480-550之间的不锈钢SUS301或者SUS304定制而成的弹片),也可以电镀,常规有镀镍,镀银,镀金,具有接触平稳、导电性强、回弹稳定、手感俱佳等优点。

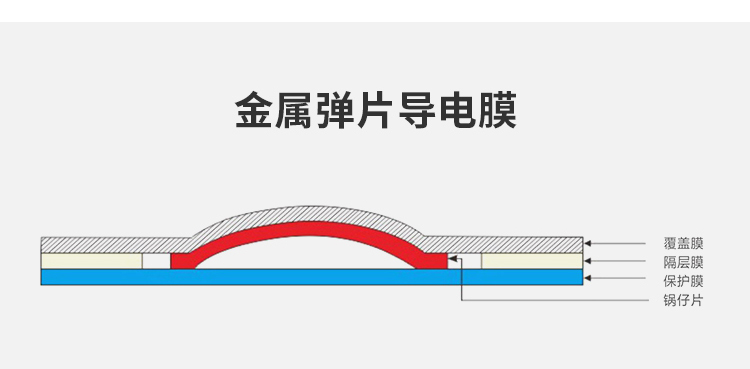

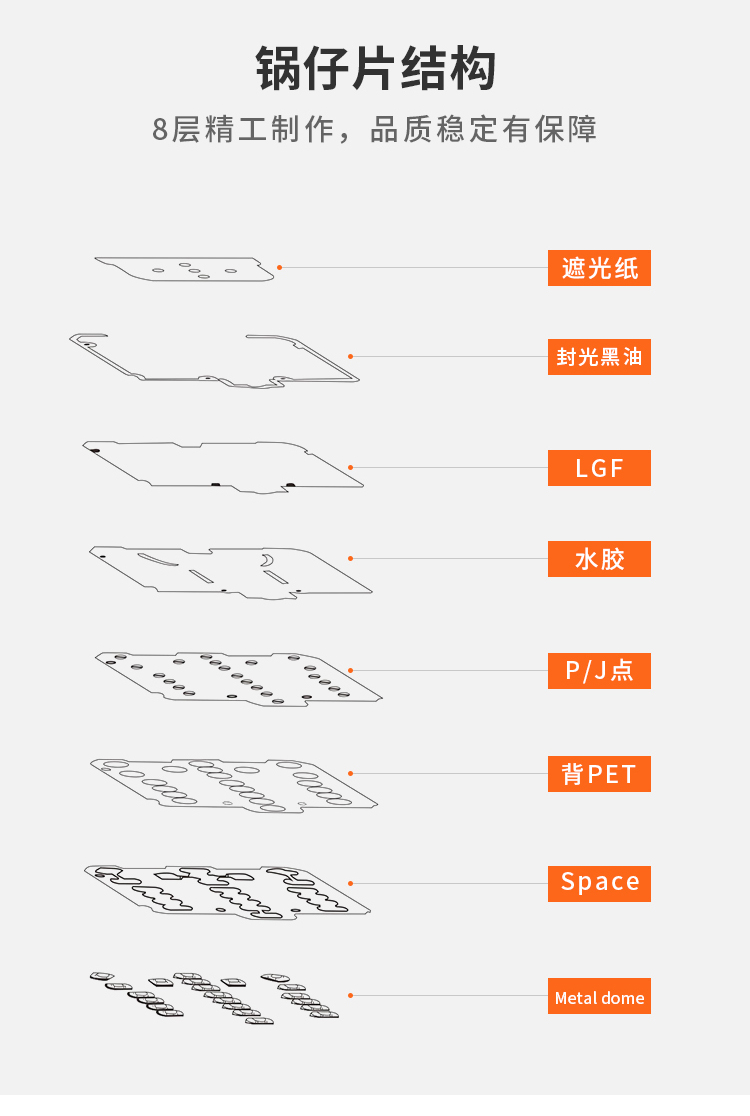

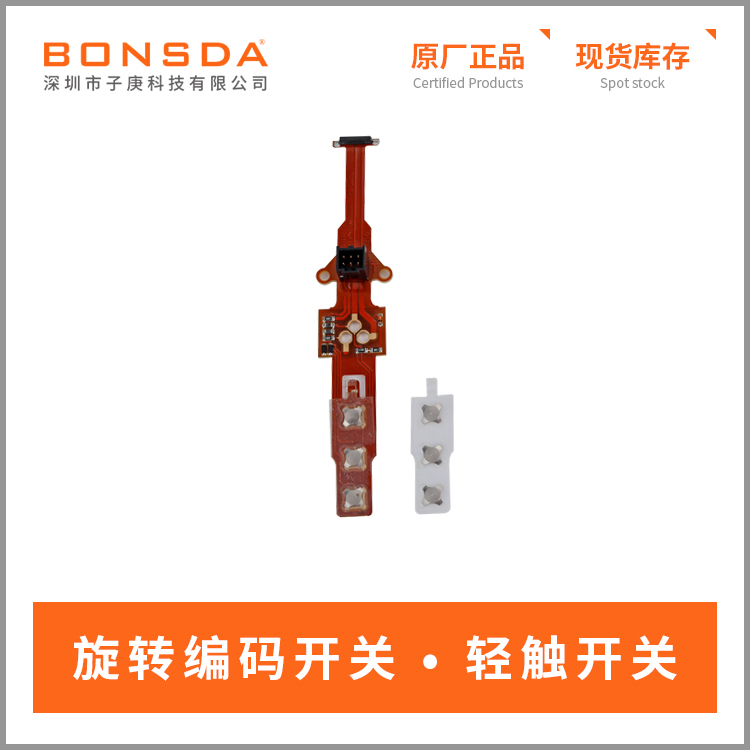

金属弹片导电膜上的金属弹片位于PCB/FPC板上的导电部位(位于线路板上的金手指上方),当受到按压时, 弹片的中心点下凹,接触到PCB上的线路,从而形成回路,电流通过,整个产品就得以正常工作,这就是导电薄膜开关的工作原理。
