SUNGMUN SSIL-10H-0K 加高型直角滑动开关 | SPDT两档 | THT插件 | 工业级高可靠性-Sungmun旋转编码开关,轻触开关,Snaptron锅仔片厂家

SSIL-10H-0K

SUNGMUN SSIL-10H-0K 加高型直角滑动开关 | SPDT两档 | THT插件 | 工业级高可靠性

电路类型 SPDT（单刀双掷），ON-ON两档
额定电气参数 DC 12V 0.5A
接触电阻 ≤ 30mΩ（初始值）
绝缘电阻 ≥ 100MΩ（DC 500V）
耐压强度 AC 500V， 50/60Hz， 1分钟
操作力 250gf ±150gf
行程 1.6mm
机械寿命 2，000次（带负载）
使用温度范围 -20℃ ~ +70℃
存储温度范围 -30℃ ~ +80℃
安装方式 THT插件，直角弯脚
引脚间距 2.54mm

下载产品图纸

订购咨询

产品特点与优势

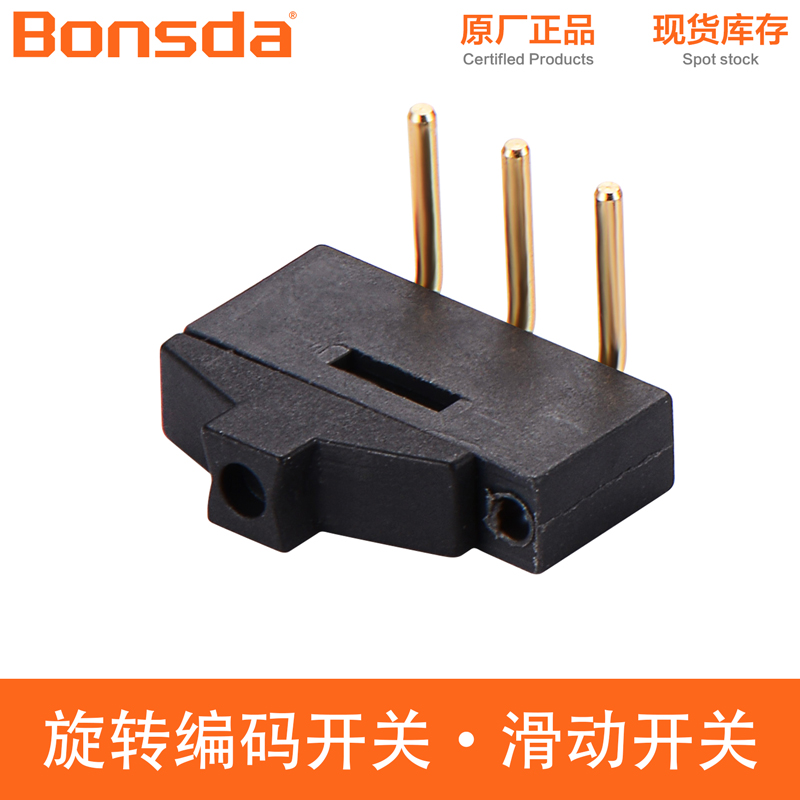

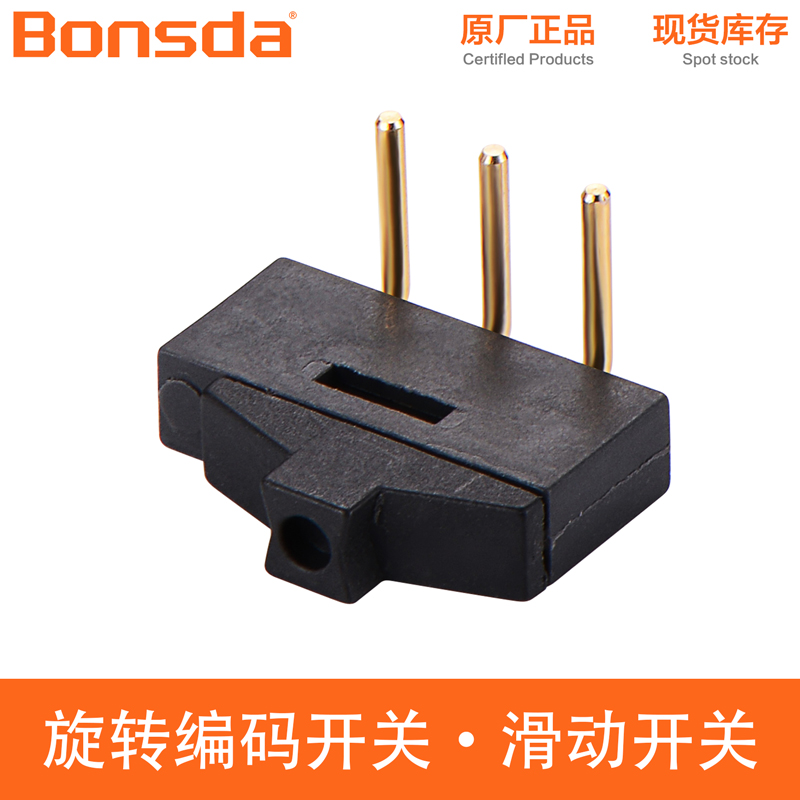

加高滑钮设计：滑块高度增加，操作更方便，尤其适合设备外壳较厚或面板安装的场景。

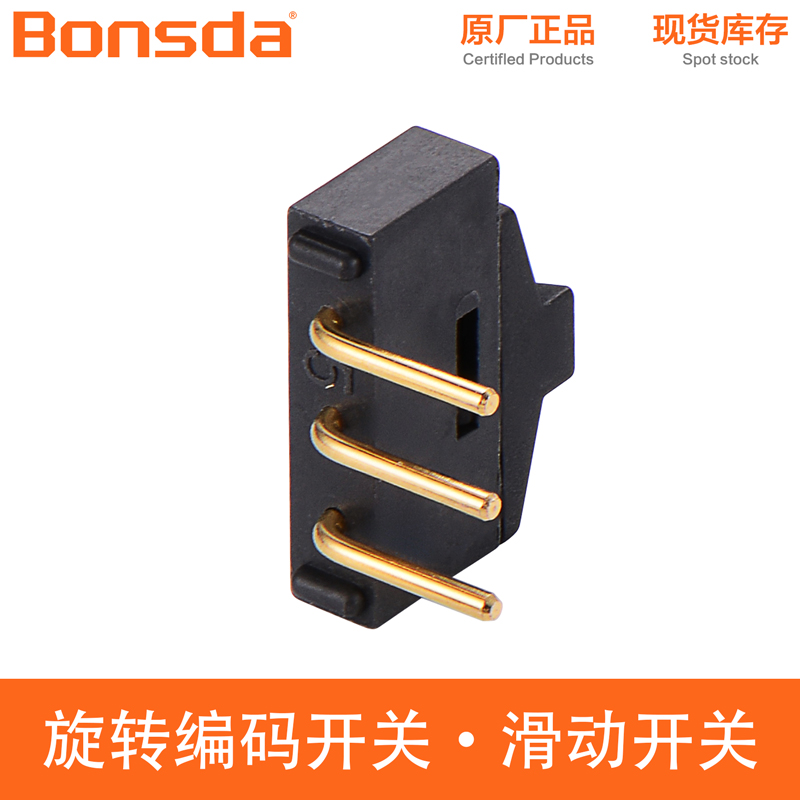

直角弯脚结构：采用直角弯脚THT插件，可贴边安装，有效节省PCB板面空间，适合紧凑型布局。

清晰操作手感：250gf操作力配合1.6mm行程，提供明确的段落感与清脆“咔哒”声，确保每次切换准确无误。

稳定电气性能：接触电阻≤30mΩ，绝缘电阻≥100MΩ，确保信号传输稳定可靠。

长寿命耐用：2，000次带负载机械寿命，适应频繁操作场景。

宽温工作范围：-20℃至+70℃工作温度，适应各类工业环境。

产品尺寸图
（建议在此处插入产品尺寸图）

SSIL-10H-0K采用标准2.54mm引脚间距设计，主体尺寸紧凑，直角弯脚高度适中，支持阵列式PCB布局。具体尺寸参数如下：

尺寸项目数值
主体长度 10.0mm
主体宽度 4.5mm
主体高度 6.0mm（含滑钮）
滑钮高度 3.5mm（加高型）
引脚间距 2.54mm
七、典型应用场景
应用领域具体用途
智能电表 LTE/PLC通信模块电源开关、模式选择
工业控制 PLC控制器、伺服驱动器功能切换
仪器仪表测量设备档位选择、量程调节
通信设备路由器、交换机模式配置
消费电子音响设备、家用电器电源控制
安防设备报警系统设防/撤防切换
安装与使用说明
安装指导：

采用波峰焊工艺，焊接温度260℃±5℃，焊接时间3-5秒

手工焊接时，电烙铁温度控制在300℃以下，焊接时间不超过3秒

焊接完成后，避免在引脚未冷却时施加外力

操作规范：

沿滑块导轨方向平稳滑动，力度均匀

确保滑块完全推到位，听到清脆“咔哒”声即表示接触到位

采购与服务信息
作为韩国SUNGMUN品牌官方授权代理商，深圳市子庚科技有限公司为您提供：

服务项目说明
正品保障原厂直供，100%正品保证
技术支持专业工程师提供选型指导与方案咨询
样品支持可提供少量样品用于测试验证
批量供应常规型号备有充足库存，支持大批量采购

定制服务满足特殊规格需求
