参数项目	规格/数值
产品型号	SD-EC09-6-5C-GW
产品类型	旋转编码器 (带按压开关)
主体尺寸	9mm
引脚数量	5脚
分解能	12脉冲/360° (12 pulse/360°)
定位点数	24点 (24 detent points)
定位角度	15° ± 3°
操作力	20 ± 10 gf.cm
额定负载	DC 10V, 1mA
接触电阻	500mΩ Max
绝缘电阻	50MΩ Min (at 50VDC)
机械寿命	50,000 - 100,000 次循环
工作温度	-25℃ ~ +85℃
环保标准	符合欧盟RoHS环保要求

电气参数
额定电流 / 电压：100mA DC 5V（开关状态）；100mA DC 50V（非开关状态）
接触电阻：≤100mΩ
绝缘电阻：≥100MΩ（DC 100V）
机械参数
操作力：≤200gf
使用寿命：25,000 次操作
防护性能

防护等级：IP67（防尘、防水）

包装方式 70pcs / 管装；1,300pcs / 卷盘

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
工作温度 -40℃ ~ +85℃
安装方式 SMD立式贴片
引脚类型 弧形引脚
主体尺寸 10 × 2.5 × 6.4mm
引脚间距 2.54mm
包装方式 200只/袋 或 管装
环保认证 RoHS compliant

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
工作温度 -40℃ ~ +85℃
安装方式 SMD立式贴片
引脚类型 弧形引脚
主体尺寸 10 × 2.5 × 6.4mm
引脚间距 2.54mm
包装方式 200只/袋 或 管装
环保认证 RoHS compliant

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 卧式贴片（SMD）
引脚类型 鸥翼型
包装方式 200只/袋 或 1，500只/卷盘
环保认证 RoHS compliant

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 THT插件
包装方式 200只/防静电袋
公差标准 DIN ISO-2768-1m

产品类型 微型立式贴片拨动开关 / 滑动开关
电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
引脚数量 3P（3引脚）
安装方式 立式贴片（SMD）
引脚间距 2.54mm
产品尺寸 6.4 × 7 × 2.5mm
包装方式 200只/袋 或 700只/卷盘

额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 THT直插式
包装方式 200只/防静电袋
公差标准 DIN ISO-2768-1m

参数项目 规格指标
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ
行程 1.6mm
操作力 250gf ± 150gf
机械寿命 2，000次（带负载）
安装方式 THT插件，直角弯脚
包装方式 200只/防静电袋
公差标准 DIN ISO-2768-1m

电路类型 SPDT（单刀双掷），ON-ON两档
额定值 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30 mΩ
绝缘电阻 ≥ 100 MΩ
操作力 250gf ±150gf
行程 1.6mm
机械寿命 10，000次
电气寿命 2，000次（带负载）
工作温度 -40℃ ~ +85℃
安装方式 THT插件，直角弯脚
端子类型 扁平T型
引脚间距 2.54mm

电路类型 SPDT（单刀双掷），ON-ON两档
额定电气参数 DC 12V 0.5A ~ 24V 0.3A
接触电阻 ≤ 30mΩ（初始值）
绝缘电阻 ≥ 100MΩ（DC 500V）
耐压强度 AC 500V， 50/60Hz， 1分钟
操作力 250gf ±150gf
行程 1.6mm
机械寿命 2，000次（带负载）
使用温度范围 -20℃ ~ +70℃
存储温度范围 -30℃ ~ +80℃

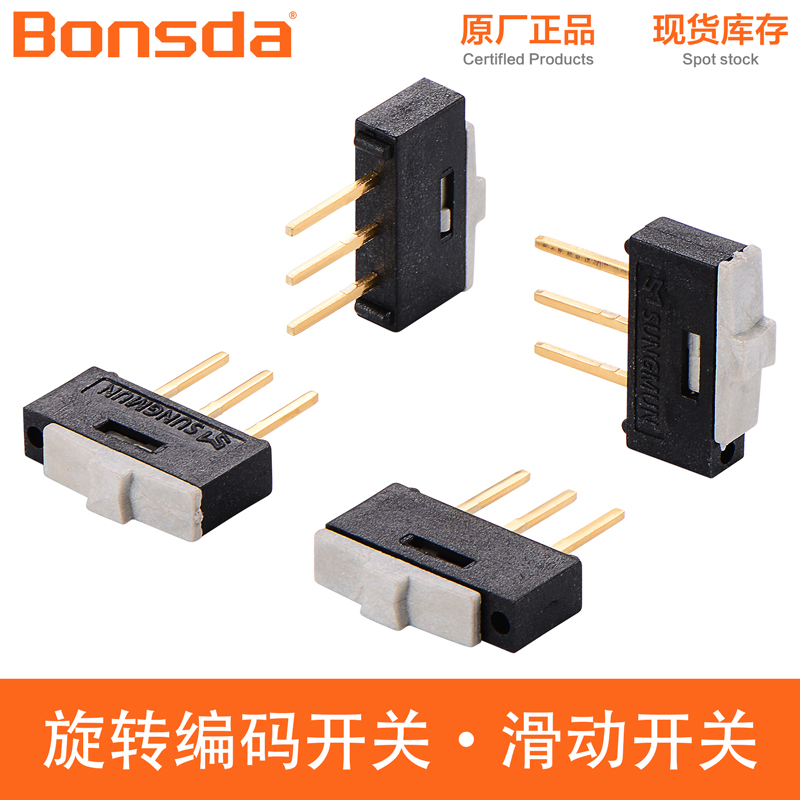

安装方式 SMD贴片 / THT插件
端子类型 扁平T型
引脚间距 2.54mm

电路类型 SPDT（单刀双掷），ON-ON两档
额定电气参数 DC 12V 0.5A
接触电阻 ≤ 30mΩ（初始值）
绝缘电阻 ≥ 100MΩ（DC 500V）
耐压强度 AC 500V， 50/60Hz， 1分钟
操作力 250gf ±150gf
行程 1.6mm
机械寿命 2，000次（带负载）
使用温度范围 -20℃ ~ +70℃
存储温度范围 -30℃ ~ +80℃

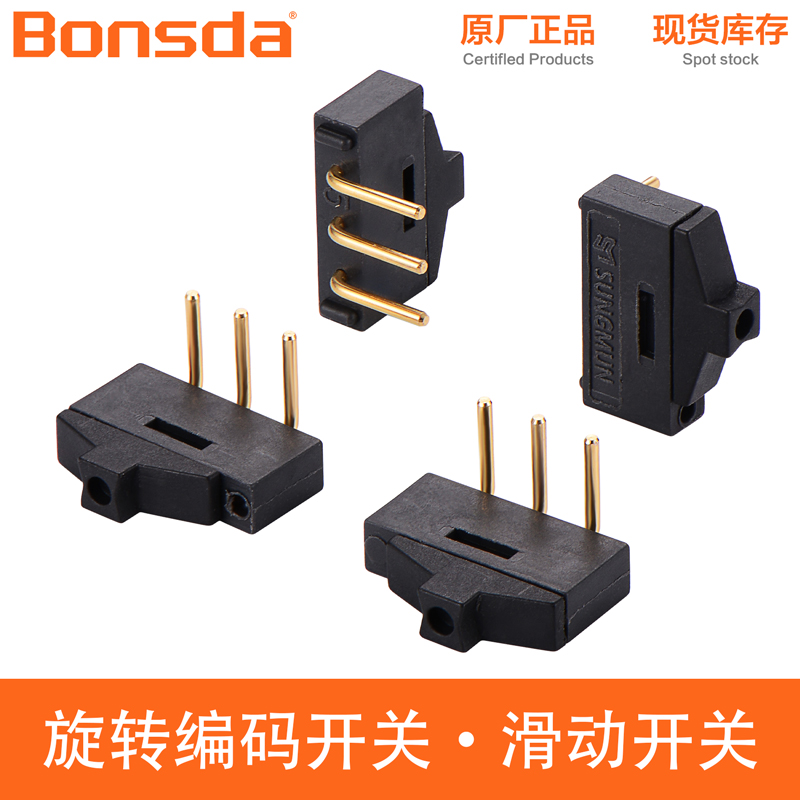

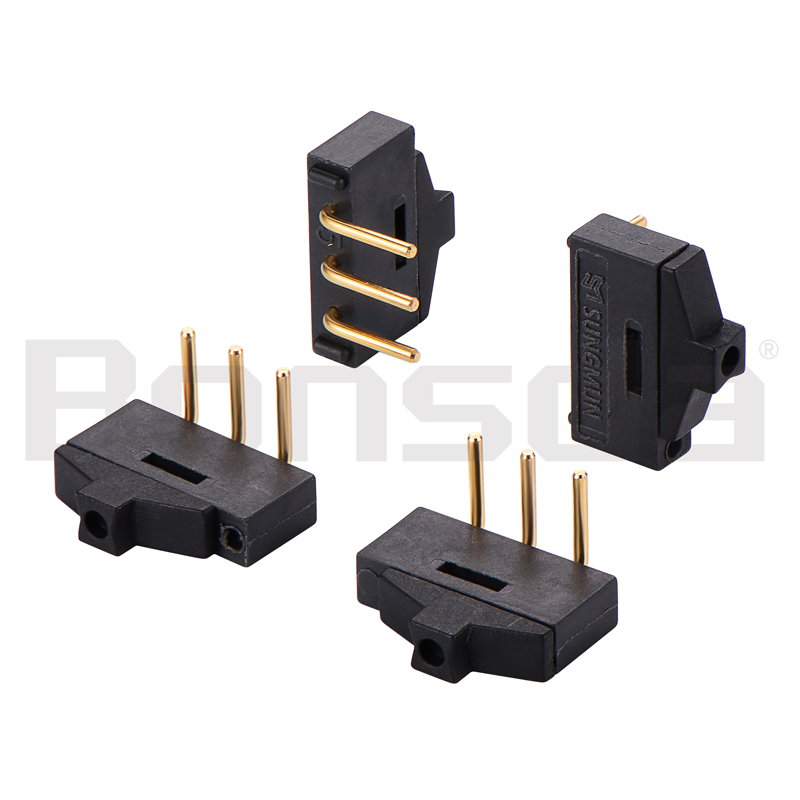

安装方式 THT插件，直角弯脚
引脚间距 2.54mm
